凸轮分割器用什么电机驱动

类别：公司新闻发布时间：2019-09-07 09:52:57 浏览：1719 次

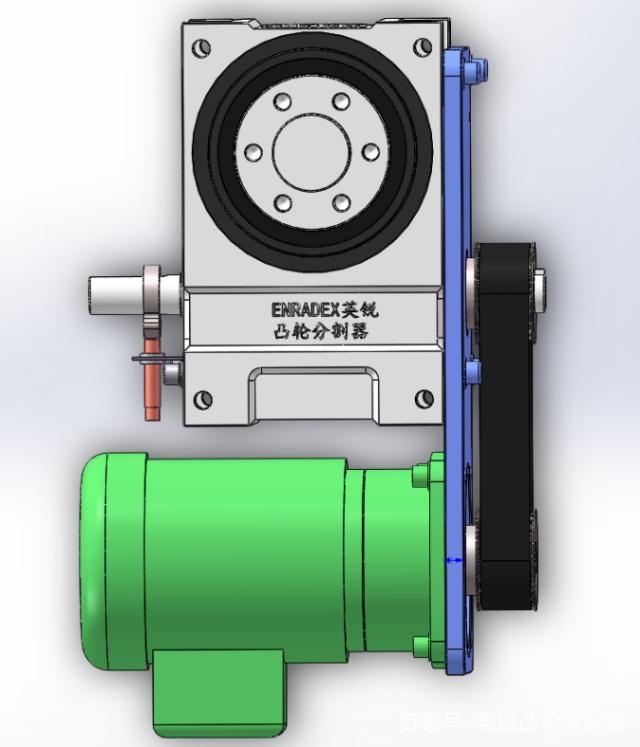

凸轮分割器经过技术选型及加工成品之后，在与动力源及被驱动装置安装过程中，还需要根据实际情况增加一些辅助配件，来完成整个传动系统的运作，下面就以使用非直驱的普通齿轮减速电机为驱动源的情况下，凸缘型凸轮分割器安装过程中所使用的配件来为大家作一个简单的介绍。

1.连接板，用于凸轮分割器与驱动电机进行连接，先将驱动电机端固定，紧固螺丝需要加装防松垫片，为了便于后续组件的安装，凸轮分割器端暂不进行固定。

2.同步轮及同步带，用于凸轮分割器与电机间的驱动媒介，由于同步传动有利于精度的控制，所以，在进行安装时，要做到同步带的松紧适中，同步轮与电机驱动轴及同步轮与凸轮分割器的输入轴紧密连接，注意锁紧紧回螺丝，防止同步轮与传动轴间衔接松动。在同步轮及同步带调整过程中，同时，对凸轮分割器安装螺丝进行坚固。

3.信号凸轮，信号凸轮的作用主要是对分割器的输入轴进行动停控制，信号凸轮的开口角度与凸轮分割器的动停角度是一致的，一般情况下，信号凸轮安装于凸轮分割器输入轴的另一侧。在输入轴转动的情况下，与感应器组合传递控制信号。

4.光电感应器，利用光感的原理，进行信号传递，信号凸轮在旋转过程中，由光感对开口及闭口处进行感应，作动停信号的传输。

5. 扭力限制器，在有些传动系统中，还要加装扭力限制器，当发生过载故障时（扭矩超过设定值），扭矩限制器便会产生分离，从而有效保护了凸轮分割器及驱动电机。

以上，简单的列举了凸轮分割器在安装过程中，所用到的相关配件，对于有特殊要求的客户厂商，还会根据实际需求情况，追加其它配件。
